后备式UPS电源

产品概述:后备式UPS,又称非在线式UPS,又称离线式(off line)。新标准IEC62040-3规定为被动后备式。

型号:AHS220/380
频率:
容量:
电压:
相位:

后备式UPS,又称非在线式UPS,又称离线式(off line)。新标准IEC62040-3规定为被动后备式。


★运行原理

在市电正常时,由市电通过简单稳压滤波输出供给用电设备,蓄电池处于充电状态。当停电时,逆变器工作,将电池提供的直流电转变为稳定的交流电输出给用电设备。由于平时市电正常时,逆变器是不工作的,只有在市电停电蓄电池放电时才开始工作,所以这种UPS被称为后备式UPS。

★电路结构

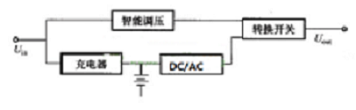

后备式UPS电路结构
澳门红姐论坛

●充电器。当市电正常时,充电器对蓄电池进行充电和浮充电。
●以DC/AC逆变器。当市电存在时,逆变器不工作;市电中断时,由它将直流电(由蓄电池供给)转变成符合负载要求的交流电,电压波形有方波、准方波和正弦波3种形式。
●输出转换开关。当市电存在时,输出转换开关接通输入电源,向负载供电;市电中断时,输出转换开关在断开市电回路的同时接通逆变器,由逆变器继续向负载供电。
●智能调压电路。市电存在时,智能调压电路可用来调节并稳定输出电压。

★应用领域

后备式UPS主要适用于市电波动不大,对供电质量要求不高的场合。特别适用于个人电脑,网络设备、娱乐设备、家用路由器、家用影音、娱乐系统、POS 机设备、ATM 柜员机、广告机等设备。后备式UPS切换时间一般小于10毫秒 ,因此不适合用在关键性的供电不能中断的场所。不过实际上切换时间很短,而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右,用电设备一般不会因为这个切换时间而出现问题。



●具有自动稳压输出功能,能有效滤除各类电力干扰;


●采用 SMD 表面贴片技术和 CPU 集成控制技术的应用,使 UPS 性能更可靠;


●独立的防浪涌保护插座,为打印机、路由器、扫描仪、Modem 等相关外设提供电源防浪涌保护;


●当市电中断,UPS 在电池模式下放电至关机;当市电恢复时, UPS 可自动开机,同时给电池充电,实现无人值守功能;


●面板简洁、易操作,超静音设计,为您提供安静的工作环境,USB/RJ45 可选;


●超宽的输入电压及输入频率范围,可搭配发电机使用;


●开机自捡功能全面提升负载的安全性;


●具有直流开机功能,采用高品质的电池,保证了后备时间;


●当接入市电而不开机状态时,具备对电池自动充电的功能;


●体积小,效率高,价格低廉,运行费用低;


●由于在正常情况下逆变器处于非工作状态,电网电能直接供给负载,因此后备式UPS的电能转换效率很高。


后备式UPS电源主要技术参数详情

型号 AHS220/380
容量
品级
工作原理
输入 相位
电压
频率
输出 相位
额定电压
频率
稳压精度
频率稳定度
效率
过载能力
交流畸变系数
适应负载范围
存储组数
分辨率
操作显示
显示精度
保护装置
噪声
绝缘电抗
耐压绝缘
冷却装置
机箱颜色
通讯接口
使用环境 工作温度
相对湿度
海拔高度
防护等级
执行标准
备注 1、可依客户要求进行研发定制
2、其他电源规格请详询公司相关业务人员,或直接拨打400-029-8588
3、产品不断研发改进,本技术参数仅供参考
