变频电源怎么用?



变频电源怎么用?任何一台变频电源在使用之前都应该认真阅读产品操作说明书,严格遵守操作规范,按照操作要求步骤进行操作,下面以我们的AF60变频电源为例,给大家进行安装要求和面板操作说明:


安装要求

a.设备前端必须安装一个能切断输入电源的开关或断路器。

b.安装场所注意通风,以免引起电源过热保护。

c.核查电源铭牌上电压、电流的要求。

d.如果工频供电电源线中有地线端,一定保证将其连接到地线开关盒或建筑地线上;如果工频供电电源线中无地线,则使用一根单独的接地电线。


接线方式

说明:请根据所购买设备的功率大小选择对应的接线方式。

澳门红姐论坛

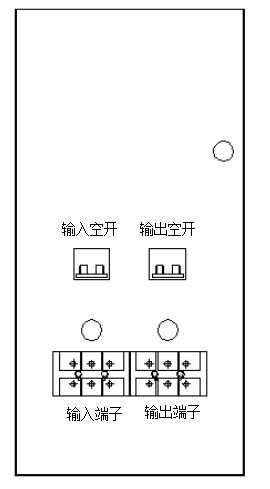

图一

澳门红姐论坛

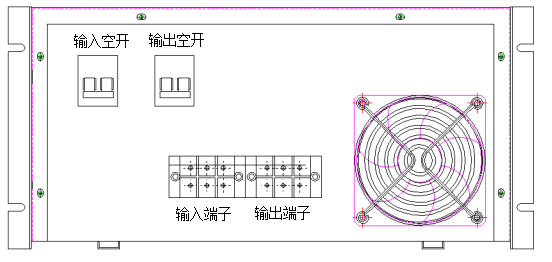

图二

澳门红姐论坛

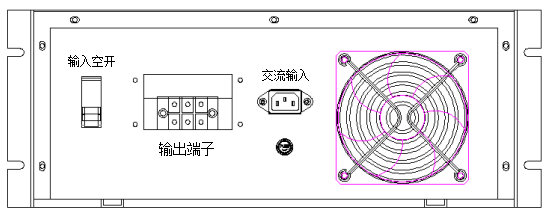

图三


检查和维护

安装前必须保证该电源电气机械状态良好,以免失修引起危险。及时反映设备缺损情况和安全隐患,并在其安全性得到保证前停止使用该电源。只有合格人员才可进行维修。

维修人员在检查和维护电气设备前,需采取以下预防措施:

》在检查和维护电气设备前,使用切断开关或断路器切断所有电源。

》确保设备内部没有残余电量。

》如果设备无法工作,切断所有电源。

如果排故必须在设备有电情况下进行,那么需要有一个知道怎样断开设备供电和紧急救护或知道怎样联系紧急救护的人在场。


变频电源面板操作说明

澳门红姐论坛

序号

名  称

说  明

功  能

1

频率显示窗口

LED显示

在运行状态时,显示本电源实际输出频率值。

2

电压显示窗口

LED显示

在运行状态时,显示本电源实际输出电压值。

3

电流显示窗口

LED显示

在运行状态时,显示本电源实际输出电流值。

4

功率/功率因数显示窗口

LED显示

在运行状态时,显示本电源实际输出功率或所带负载的功率因数。

5

功率指示灯

发光二极管

该灯亮时,窗口4显示本电源的输出功率。

6

功率因数指示灯

发光二极管

该灯亮时,窗口4显示本电源所带负载的功率因数。

7

运行按钮


在待机状态下,按下该按钮,机器开始运行。

8

复位按钮


在运行状态下,按下该按钮,机器停止运行。

9

故障指示灯

发光二极管

O.C—过流;O.V—过压;O.H—过热;

10

频率选择模块


再待机状态下,选择需要输出的频率并按下该按钮,对应指示灯亮。注:该功能在运行状态下不起作用。

11

高/低档选择按钮


根据所需电压设置高档或低档输出;           高档:0—300V,低档:0-150V。注:低档最大工作电流是高档的2倍。

12

功率/功率因数显示切换按钮


按下该按钮,在窗口4切换显示实际负载的功率与功率因数值。

13

显示切换按钮


在运行状态下,通过选择A phase/B phase/C phase,分别可以观察记录每相的频率(HZ),电压(V),电流(A),功率(W)值。

14

电压调节旋钮


调节输出电压,顺时针电压增大,逆时针电压减小。

15

频率调节旋钮


当频率选择为调频时,调节此旋钮可以改变输出电压的频率,顺时针频率增大,逆时针频率减小。

16

调频选择键


按下按键,“15”频率调节旋钮才能起作用



变频电源操作起来并不难,但是一定要对它足够熟悉,一定要遵守操作规范,并且要有敬畏之心,因为毕竟带电,不要因为大意而对自身安全以及连接设备等造成威胁或不可逆损害。
